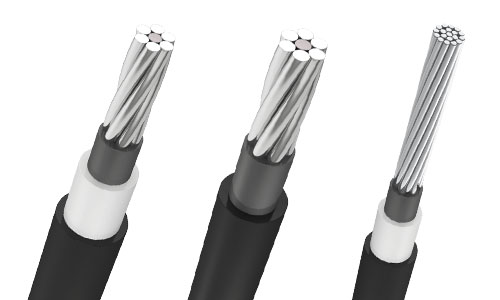

Aplicación
Los cables CUBIERTOS (Semiaislados) 3C (3 capas) son usados como líneas de distribución de energía eléctrica en zonas arborizadas. Ofrecen mayor confiabilidad de operación y compatibilidad con el medio ambiente.
Nota: Cualquier otra aplicación o uso no descrita anteriormente se considera como prohibida.
Construcción
Conductor
Conductor de Aluminio con Alma de Acero (ACSR), cableado concéntrico, con bloqueo contra migración de humedad.
Capa 1
Blindaje del conductor extruido en polietileno reticulado (XLPE) semiconductor.
Capa 2
Compuesto de aislamiento extruido de polietileno reticulado XLPE.
Capa 3
Compuesto de cubierta extruido de polietileno reticulado resistente a las descargas superficiales (XLPE-TK), a la abrasión y a la intemperie (SR).
Normas Aplicables
NTC 5909
ASTM B232
ASTM B401
Temperatura Operación
90 °C
Tensión de Operación
15 kV, 35 kV
Opcional: Conductor de Aluminio 1350-H19 (AAC), cableado concéntrico. Capa externa en polietileno de alta densidad (HDPE). Tensión de operación 46 kV.
Condiciones de Ampacidad - Cables Cubiertos
Capacidad de corriente a temperatura ambiente 25°C, temperatura conductor 90°C, emisión total 1 Kw/m², coeficientes de absorción y emisividad 0,5, velocidad del viento 610 mm/seg, a nivel del mar y a 60 Hz.
NOTA:
Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.
CARACTERÍSTICAS
Características de construcción
Material del conductor Aluminio / Acero
Forma del conductor Cableado Compactado
Material of the inner semi-conductor XLPE
Material de aislamiento XLPE
Cubierta Exterior XLPE-Antitracking
Características dimensionales
Número de conductores 1
Espesor de semiconductor interior 0,38 mm
Características de uso
Anti tracking Sí
Resistencia a la intemperie Sí
Temperatura máxima operativa 90 °C
Conductor ACSR con capa semiconductora en XLPE y cubierta externa en XLPE-TK resistente a las descargas superficiales y a la intemperie.
Aplicación
Los cables CUBIERTOS (Semiaislados) 2C (2 capas) son usados como líneas de distribución de energía eléctrica en zonas arborizadas. Ofrecen mayor confiabilidad de operación y compatibilidad con el medio ambiente.
Nota: Cualquier otra aplicación o uso no descrita anteriormente se considera como prohibida.
Construcción
Conductor
Conductor de Aluminio con Alma de Acero (ACSR), cableado concéntrico, con bloqueo contra migración de humedad.
Capa 1
Blindaje del conductor en polietileno reticulado (XLPE) semiconductor.
Capa 2
Compuesto de polietileno reticulado resistente a las descargas superficiales (XLPE-TK), a la abrasión y a la intemperie (SR).
Normas Aplicables
NTC 5909
ASTM B232
ASTM B401
Temperatura Operación
90 °C
Tensión de Operación
15 kV
Opcional: Conductor en Aleación de Aluminio 6201-T81 (AAAC), Conductor de Aluminio 1350-H19 (AAC), cableado concéntrico. Capa externa en polietileno de alta densidad (HDPE). Tensión de operación 35 kV, 46 kV.
Condiciones de Ampacidad - Cables Cubiertos
Capacidad de corriente a temperatura ambiente 25°C, temperatura conductor 90°C, emisión total 1 Kw/m², coeficientes de absorción y emisividad 0,5, velocidad del viento 610 mm/seg, a nivel del mar y a 60 Hz.
CARACTERÍSTICAS
Características de construcción
Material del conductor Aluminio / Acero
Cubierta Exterior XLPE-Antitracking
Material of the inner semi-conductor XLPE
Características dimensionales
Espesor de semiconductor interior 0,38 mm
Espesor promedio de la chaqueta 3,0 mm
Número de conductores 1
Características eléctricas
Tensión de operación kV 15 kV
Características de uso
Anti tracking Sí
Resistencia a la intemperie Sí
Temperatura máxima operativa 90 °C
Conductor AAAC con capa semiconductora en XLPE, capa interna en XLPE y cubierta externa en XLPE-TK resistente a las descargas superficiales y a la intemperie.
Aplicación
Los cables CUBIERTOS (Semiaislados) 3C (3 capas) son usados como líneas de distribución de energía eléctrica en zonas arborizadas. Ofrecen mayor confiabilidad de operación y compatibilidad con el medio ambiente.
Nota: Cualquier otra aplicación o uso no descrita anteriormente se considera como prohibida.
Construcción
Conductor
Conductor de Aleación de Aluminio 6201-T81 (AAAC), cableado concéntrico.
Capa 1
Blindaje del conductor en compuesto extruido de polietileno reticulado (XLPE) semiconductor.
Capa 2
Compuesto de aislamiento extruido de polietileno reticulado XLPE.
Capa 3
Compuesto de cubierta extruido de polietileno reticulado resistente a las descargas superficiales (XLPE-TK), a la abrasión y a la intemperie (SR).
Normas Aplicables
ASTM B398
ASTM B399
NTC 5909
Temperatura Operación
90 °C
Tensión de Operación
15 kV, 35 kV
Opcional: Capa externa en polietileno de alta densidad (HDPE). Tensión de operación 25 kV o 46 kV.
Condiciones de Ampacidad - Cables Cubiertos
Capacidad de corriente a temperatura ambiente 25°C, temperatura conductor 90°C, emisión total 1 Kw/m², coeficientes de absorción y emisividad 0,5, velocidad del viento 610 mm/seg, a nivel del mar y a 60 Hz.
Nombre | Ope. volt. [kV] | N°de Hilos de Alumini o | N° Hilos de Acero | Espesor Min.Promedio del aislamiento [mm] | Espesor promedio de la chaqueta [mm] | Diam. Ext. [mm] | Peso aprox. [kg/km] | Max.DC Resist. Cond.20℃ [Ohm/km] | Intensidad admisible al aire libre [A] |
2AWG | 15 | 6 | 1 | 191 | 191 | 1,694 | 301 | 846 | 190 |
1/0AWG | 15 | 6 | 1 | 191 | 191 | 1,897 | 42,752 | 532 | 249 |
2/OAWG | 15 | 6 | 1 | 191 | 191 | 2,017 | 485 | 422 | 285 |
4/0AWG | 15 | 6 | 1 | 191 | 191 | 2,304 | 691 | 265 | 368 |
266.8kcmil | 15 | 18 | 1 | 191 | 191 | 2,416 | 761 | 216 | 464 |
1/0AWG | 35 | 6 | 1 | 445 | 318 | 2,657 | 6,811 | 532 | 249 |
2/0AWG | 35 | 6 | 1 | 445 | 318 | 2,777 | 745 | 422 | 285 |
4/OAWG | 35 | 6 | 1 | 445 | 318 | 3,064 | 982 | 265 | 368 |
266.8kcmil | 35 | 18 | 1 | 445 | 318 | 3,176 | 994 | 216 | 464 |
266.8kcmil | 46 | 18 | 1 | 57 | 445 | 369 | 1332 | 216 | 464 |
Nombre | Ope. volt. [kV] | Nde Hilos de Aluminio | N°Hilos de Acero | Espesor promedio de la chaqueta [mm] | Diam. Ext. [mm] | Peso aprox. [kg/km] | Max.DC Resist.Cond. 20℃ [Ohm/km] | Intensidad admisible al aire libre [A] |
2AWG | 15 | 6 | 1 | 30 | 1,473 | 2,622 | 846 | 190 |
1/0AWG | 15 | 6 | 1 | 30 | 1,665 | 36,585 | 532 | 249 |
2/0AWG | 15 | 6 | 1 | 30 | 1,778 | 436 | 422 | 285 |
4/0AWG | 15 | 6 | 1 | 30 | 2,049 | 63,055 | 265 | 368 |
Nombre | Ope. volt [kV] | Nde Hilos de Aluminio | Espesor Min.Promedio del aislamiento [mm] | Espesor promedio de la chaqueta [mm] | Diam. Ext. [mm] | Peso aprox. [kg/km] | Máx.DC Resist. Cond.20℃ [Ohm/km] | Intensidad admisible al aire libre [A] |
123.3 kcmil | 15 | 7 | 191 | 191 | 1,897 | 37,971 | 547 | 262 |
155.4 kcmil | 15 | 7 | 191 | 191 | 2,017 | 44,375 | 435 | 303 |
246.9 kcmil | 15 | 7 | 191 | 191 | 2,304 | 61,874 | 273 | 406 |
312.8 kcmil | 15 | 19 | 191 | 191 | 2,497 | 73,457 | 215 | 473 |
394.5 kcmil | 15 | 19 | 191 | 191 | 2,691 | 88,002 | 171 | 547 |
559.5 kcmil | 15 | 19 | 191 | 191 | 303 | 116,656 | 12 | 682 |
123.3 kcmil | 35 | 7 | 445 | 318 | 2,657 | 63,329 | 547 | 262 |
155.4 kcmil | 35 | 7 | 445 | 318 | 2,777 | 71,065 | 435 | 303 |
246.9 kcmil | 35 | 7 | 445 | 318 | 3,064 | 91,749 | 273 | 406 |
312.8 kcmil | 35 | 19 | 445 | 318 | 3,257 | 105,474 | 215 | 473 |
394.5 kcmil | 35 | 19 | 445 | 318 | 3,451 | 122,172 | 171 | 547 |
559.5 kcmil | 35 | 19 | 445 | 318 | 379 | 154,589 | 12 | 682 |
