Los cable preensamblado son construidos a partir de la reunión de 1, 2 o 3 conductores de fase aislados alrededor de 1 conductor neutro aislado.

Cable De Aluminio Preensamblado IRAM 2263

Los cable preensamblado son construidos a partir de la reunión de 1, 2 o 3 conductores de fase aislados alrededor de 1 conductor neutro aislado. El cable preensamblado tiene excelentes propiedades eléctricas y mecánicas. Este tipo de cable autoportante proporciona un suministro fiable y seguro de electricidad. Estes cables de aluminio aislados son fácil de colocar y mantener. Por lo tanto, se suelen utilizar en una amplia gama de aplicaciones que requieren transmisión de electricidad.

Descripción de Los Cable preensamblado

Cable de aluminio con aleación 6201-T81 en el neutro y fases de aluminio 1350-H19 todos recubiertos con Polietileno Reticulado (XLPE) 90ºC. De elevada resistencia a la intemperie y protección contra rayos ultravioletas, adecuado para trabajar a una temperatura máxima de operación de 90ºC en condiciones normales. Este puede ser dúplex, tríplex o cuádruplex. Aislacion de XLPE resistente a la Humedad y a la luz ar,de uso exterior, ideal para trabajar a la intemperie

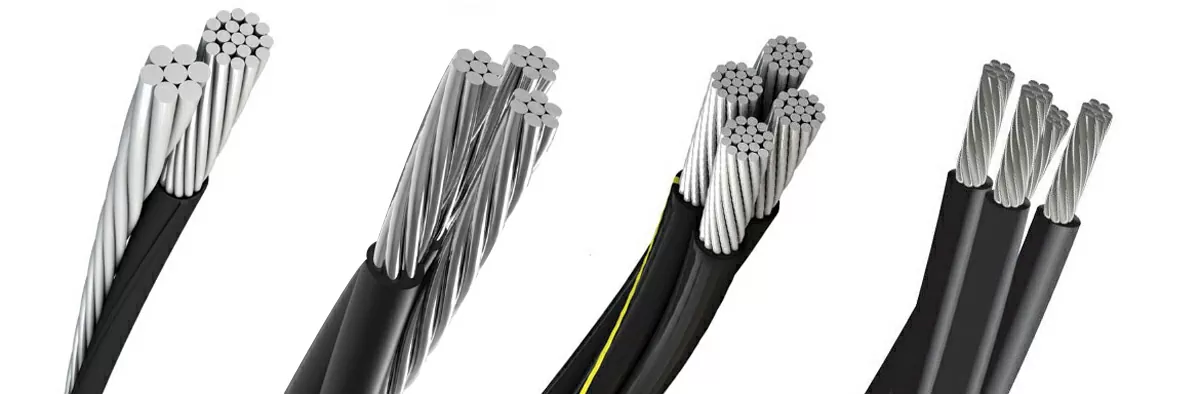

Cables preensamblado

Construcción de Los Cable preensamblado

Tensión de Servicio	0,6/1.1 kV
Conductor de fase	Aluminio grado eléctrico 1350 (AAC) en los conductores activos.
Aislación	PE (Polietileno termoplástico) para secciones de 10 mm2. XLPE (Polietileno reticulado) para secciones desde 16 mm2.
Conductor neutral	conductor formado por hilos de aluminio para las secciones del conductor neutro de 10 a 35 mm2. conductor formado por hilos de aleación de aluminio para la sección del conductor neutro de 50 mm2.
Conductor de lightening	Los conductores serán de aluminio H68 y trenzados circulares compactados.
Cableado	Los cables deben ser cableados dirección mano izquierda(S).

Normativas

IRAM 2263, NF 33-209/91, NBR, ICEA u otras bajo pedido

Aplicaciones de Los Cable Preensamblado

Los cable Preensamblado son utilizados en circuitos de distribución y acometidas domiciliarias. Tiene una ventaja sobre los cables desnudos, porque podrán ser instalados en zonas arboladas y en locales donde se tiene poco espacio físico. Por el hecho de ser aislado proporciona una mayor confiabilidad al sistema eléctrico, evitando desconexiones debido a cortocircuitos

Especificación

CARACTERÍSTICAS MECÁNICAS (IRAM)

Formaciones de los cables	Intensidad de corriente admisible	Resistencia eléctrica a 60°C y 50 Hz	Resistencia eléctrica a 90°C y 50 Hz	Resistencia inductiva media por fase a 50 Hz	Caída de tensión a 60°C y cos j = 0,8.-5	Caída de tensión a 90°C y cos j = 0,8.
N° x mm2	A	ohm/km	ohm/km	ohm/km	ohm/km	V / A km
1 x 16/16 (1)	85	2,327	2,558	0,070	3,81	4,18
1 x 25/25 (1)	115	1,458	1,602	0,068	2,41	2,64
1 x 35/35 (1)	141	1,059	1,164	0,068	1,78	1,94
1 x 50/50 (1)	174	0,739	0,834	0,065	1,26	1,41
3 x 1 x 16/16 (1)	60	2,218	2,449	0,089	3,12	3,49
3 x 1 x 25/50 (1)	82	1,394	1,539	0,088	2,02	2,22
3 x 1 x 35/50 (1)	103	1,008	1,113	0,088	1,049	1,63
3 x 1 x 50/50 (1)	124	0,745	0,822	0,086	1,12	1,23
3 x 1 x 70/50 (1)	160	0,515	0,569	0,085	0,80	0,88
3 x 1 x 95/50 (1)	200	0,373	0,411	0,084	0,60	0,66
3 x 1 x 120/70 (1)	232	0,295	0,325	0,083	0,50	0,54
3 x 1 x 150/70 (1)	268	0,241	0,266	0,082	0,42	0,45
3 x 1 x 185/70 (1)	311	0,192	0,212	0,081	0,35	0,38
3 x 1 x 185/95 (1)	311	0,192	0,212	0,081	0,35	0,38
3 x 1 x 25/50 (2)	82	1,394	1,539	0,088	2,02	2,22
3 x 1 x 35/50 (2)	103	1,008	1,113	0,088	1,049	1,63
3 x 1 x 50/50 (2)	124	0,745	0,822	0,086	1,12	1,23
3 x 1 x 70/50 (2)	160	0,515	0,569	0,085	0,80	0,88
3 x 1 x 95/50 (2)	200	0,373	0,411	0,084	0,60	0,66
3 x 1 x 120/70 (2)	232	0,295	0,325	0,083	0,50	0,54
3 x 1 x 150/70 (2)	268	0,241	0,266	0,082	0,42	0,45
3 x 1 x 185/70 (2)	311	0,192	0,212	0,081	0,35	0,38
3 x 1 x 185/95 (2)	311	0,192	0,212	0,081	0,35	0,38
3 x 1 x 25/50 (3)	82	1,394	1,539	0,088	2,02	2,22
3 x 1 x 35/50 (3)	103	1,008	1,113	0,088	1,049	1,63
